33kV 柱上変圧器とは何ですか?また、信頼性の高い配電をどのようにサポートしますか?

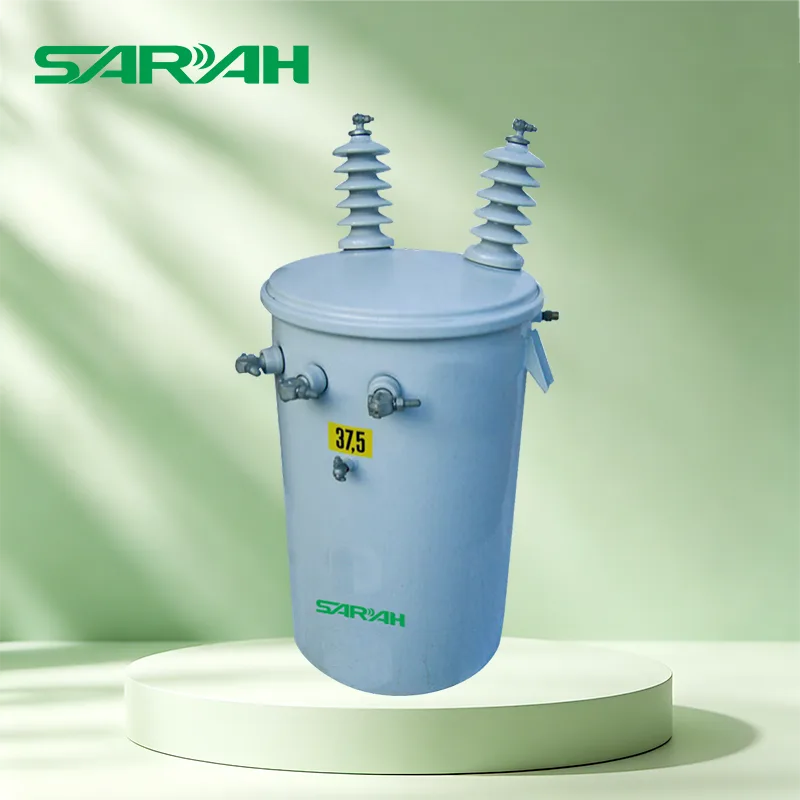

A 33kV 柱上変圧器33kV 配電網からの電力を、住宅、農業、商業、インフラ、または選択された産業負荷に適した低電圧に下げるために、電柱または支持構造物に設置される中圧配電変圧器です。高所に設置すると、地上スペースを節約し、架空配電ネットワークと効率的に統合できます。ただし、導入が成功するかどうかは、正しい容量の選択、電圧比、絶縁レベル、保護、構造的負荷、環境条件、および該当する電力会社の要件への準拠にかかっています。このガイドでは、プロジェクト エンジニア、販売代理店、請負業者、電力システム購入者が変圧器を指定する前に考慮すべき重要な要素について説明します。
目次
33kV 柱上変圧器とは何ですか?
A 33kV 柱上変圧器は、公称一次電圧 33kV の中電圧ネットワークから電力を受け取り、それを下流ユーザー向けのより低い電圧に変換するように設計された配電変圧器です。変圧器は、地上レベルの筐体内に設置されるのではなく、地上の柱または設計された頭上の支持構造上に設置されます。
この構成は、オーバーヘッド分散が依然として実用的なインフラストラクチャの選択肢である場合に特に役立ちます。地方の電化、農業施設、分散したコミュニティ、沿道インフラ、および一部の商用負荷は、消費点の近くに配置された変圧器から恩恵を受けることができます。
柱上変圧器は、配電ネットワークと負荷要件に応じて、単相または三相構成で設計できます。一般的な変圧器の構造では、自然冷却を備えた油浸設計が使用される場合がありますが、最終的な構成は常にプロジェクトの仕様と適用される電力会社規格によって決定される必要があります。
キーポイント:「33kV」は一次電圧クラスを表します。それ自体は、変圧器の容量、二次電圧、相配置、絶縁システム、または保護構成を定義するものではありません。
33kV 柱上変圧器はどのように動作しますか?
基本的な動作原理は電磁誘導です。電気エネルギーは高圧巻線を通って変圧器に入ります。コア内で生成された磁場は、低電圧巻線に対応する電圧を誘導します。一次巻線と二次巻線で異なる巻数を使用することにより、変圧器は入力電圧を下流の電気機器が必要とするレベルまで下げます。
01
33kV入力
高圧電気はHV側から入ります。
02
磁気変換
コアと巻線は電磁誘導によってエネルギーを伝達します。
03
低電圧出力
LV 側は接続された負荷に電力を供給します。
変圧器は電気エネルギーを生成しません。代わりに、回路間で電力を伝送する際に電圧レベルを変更します。実際の二次電圧は、地域の配電システム、プロジェクトの仕様、および電力会社の要件によって異なる場合があります。
主なコンポーネントは何ですか?
信頼性の高い柱上変圧器は、タンクと 2 つの巻線以上のものです。各コンポーネントは、電気的性能、熱管理、機械的強度、または動作の安全性に貢献します。
| 成分 | 一次機能 | なぜそれが重要なのか |
|---|---|---|
| 磁気コア | 磁路を提供します | 無負荷損失と全体の効率に影響を与える |
| HV および LV 巻線 | 電気エネルギーを伝送する | 電圧比、損失、温度上昇、短絡性能に影響を与える |
| 変圧器タンク | アクティブアセンブリと絶縁媒体が含まれています | 機械的および環境的保護を提供します |
| ブシュ | 絶縁された電気接続を提供する | 安全な HV および LV 接続にとって重要 |
| 冷却システム | 動作中に発生する熱を放散します | 温度上昇を制御し、絶縁寿命を維持するのに役立ちます |
| タップチェンジャー | 実効巻線比を調整します | 指定されたネットワーク電圧条件に対応するのに役立ちます |
どのような技術仕様が重要ですか?
変圧器は決して一次電圧だけで選んではいけません。完全な電気仕様は、ネットワーク、接続された負荷、設置環境、および地方自治体の要件に一致する必要があります。
| パラメータ | 確認事項 |
|---|---|
| 一次電圧 | 33kV 公称システム電圧および適用可能な最大システム電圧 |
| 二次電圧 | 400V、415V、230V、またはその他のプロジェクト固有のレベルなどの必要な使用電圧 |
| 定格容量 | 現在の負荷、将来の需要、多様性、および許容負荷に基づく kVA 定格 |
| 段階 | ネットワーク設計に応じた単相または三相 |
| 頻度 | 地域の電力システムに応じて 50Hz または 60Hz |
| 冷却 | 一般的な油浸構成には ONAN が含まれます。その他の配置はデザインに応じて異なります |
| インピーダンス | システム障害レベルおよび電圧調整要件と調整する必要がある |
| 断熱レベル | 電源周波数耐性と雷インパルス耐性の要件 |
| タップ範囲 | ネットワーク電圧条件に応じた指定された調整範囲とタップ位置 |
| 適用規格 | IEC 60076、IEEE/ANSI、国家規格、または該当する場合は電力会社固有の仕様 |
IEC 60076 は、電源変圧器の設計およびテストに一般的に参照されますが、適用される規格は、購入当局および目的市場に対して確認する必要があります。一部の電力会社は、寸法、フィッティング、損失、テスト、保護、取り付け、文書化を含む詳細な技術仕様も発行しています。
どこで使用されますか?
高架設計により、33kV 柱上変圧器は、専用の地上レベルの変圧器室を建設せずに効率的に電力を供給する必要がある架空配電ネットワークに特に適しています。
- 地方の電化:分散したコミュニティや遠隔負荷への電力供給をサポートします。
- 農業施設:灌漑ポンプ、農場建物、処理装置、その他の分散負荷に供給できます。
- 住宅分布:地域の電力会社がこの構成を許可している場合、選択されたオーバーヘッド住宅ネットワークに適しています。
- 商業エリア:店舗、小規模施設、ロードサイドビジネス、その他の分散商業負荷に対応できます。
- インフラストラクチャ プロジェクト:選択された照明、通信、輸送、公共サービスの負荷に使用できます。
- 軽工業用途:必要な負荷と設置条件が変圧器の設計範囲内に収まる場合に適しています。
実際の適合性は、負荷サイズ、ネットワーク アーキテクチャ、ポール負荷能力、保護調整、環境条件、および該当する電力会社の仕様によって異なります。
購入者は選択する前に何を考慮する必要がありますか?
販売代理店、EPC 請負業者、電力会社、およびプロジェクト所有者にとって、最も一般的な調達の課題は、銘板に「33kV」と記載された変圧器を見つけられないことです。本当の課題は、すべての重要なパラメータが実際のプロジェクトと一致していることを確認することです。
- 負荷プロファイルを定義します。現在の需要を計算し、現在のピーク負荷だけに依存するのではなく、将来の合理的な拡張を考慮します。
- 電圧比を確認してください。二次電圧は下流の配電システムおよび機器と一致する必要があります。
- フェーズの要件を決定します。単相構成と三相構成は、さまざまなネットワーク構成に対応します。
- 環境条件を確認してください。周囲温度、高度、湿度、塵埃、塩分、降雨量、腐食は、必要な設計に影響を与える可能性があります。
- 断熱要件を確認します。落雷への暴露とネットワークの特性により、架空システムでは絶縁調整が特に重要になります。
- 保護を確認します。ヒューズの配置、サージ保護、接地、スイッチング機器、およびその他のアクセサリは、ネットワーク保護スキームと調和する必要があります。
- 機械的な負荷を確認します。合計重量と設置配置は、ポールと支持金具に適合する必要があります。
- 完全なテスト文書をリクエストしてください。製造前に、定期テストレポート、銘板情報、図面、証明書、その他の文書について合意する必要があります。
パフォーマンスに影響を与える設置要因は何ですか?
正しく設計された変圧器であっても、支持構造、電気接続、接地、保護システムが不適切な場合には動作上の問題が発生する可能性があるため、適切な設置が不可欠です。
| 設置エリア | 重要な考慮事項 |
|---|---|
| 構造的サポート | ポールの強度、取り付け金具、変圧器の重量、風荷重、機械的安定性 |
| 接地 | 地域の電気規定および公共施設の仕様に従って正しい接地配置を行ってください。 |
| サージ保護 | 落雷および過渡過電圧への曝露に対する適切な調整 |
| クリアランス | 必要な電気的距離と安全な作動距離を維持する |
| 環境 | 温度、湿気、汚染、海岸の塩分、塵、標高を考慮します |
信頼性と耐用年数をどのように改善できるか?
予防保守は、製造元の指示、ユーティリティ手順、動作環境、および適用される規制に基づいて行う必要があります。目的は、発生中の問題が障害や計画外の停止に至る前に特定することです。
- 変圧器の外装に腐食、物理的損傷、油漏れ、異常状態がないか点検してください。
- 定期検査中に、ブッシング、接続、取り付け金具、および接地の配置を確認してください。
- 設置に適切な場合は、負荷と温度を監視します。
- 保護計画に従ってサージ保護および関連配電機器を維持します。
- 該当する場合は、適切な変圧器油の検査およびテスト手順を使用してください。
- 機器のライフサイクル全体を通じて、テストレポート、メンテナンス記録、銘板情報、交換部品データにアクセスできるようにします。
メンテナンス要件は、変圧器の設計と動作環境によって大きく異なります。たとえば、海岸沿いの設置では、環境への曝露が少ない内陸の設置よりも腐食保護に細心の注意を払う必要がある場合があります。
避けるべきよくある購入ミスは何ですか?
間違い 1: 価格だけに注目する
購入価格が低いからといって、プロジェクトの総コストが下がるとは限りません。紛失、輸送、設置、メンテナンス、スペアパーツ、ダウンタイム、交換要件はすべて、長期的なコストに影響を与える可能性があります。
間違い 2: 地域の基準を無視する
ある市場向けに設計された変圧器は、別の電力会社の仕様に合わせて変更が必要になる場合があります。注文する前に、規格、テスト、フィッティング、断熱レベル、および文書を確認する必要があります。
間違い 3: 将来の負荷を過小評価する
現在の消費量に厳密に基づいて容量を選択すると、施設が拡張したり、追加の消費者が接続されたりするときに制限が生じる可能性があります。
間違い 4: 保護を後付けとして扱う
変圧器は、上流および下流の保護、サージ保護、接地、およびスイッチング構成と併せて考慮する必要があります。
よくある質問
柱上変圧器における 33kV は何を意味しますか?
33kV は通常、変圧器および変圧器が接続されている中電圧ネットワークの公称一次電圧クラスを指します。実際の機器の定格では、適用される最大システム電圧と絶縁要件も考慮する必要があります。
33kV 柱上変圧器は住宅の配電に使用できますか?
はい。柱上配電変圧器は、架空インフラが適切な住宅配電ネットワークで一般的に使用されます。変圧器の容量と二次電圧は、地域の配電設計に適合する必要があります。
33kV 変圧器は常に三相ですか?
No. 33kV 柱上変圧器は、単相または三相用途向けに設計できます。必要な構成は、ネットワークと接続された負荷によって異なります。
33kV 変圧器はどのような二次電圧を供給できますか?
二次電圧はプロジェクト固有です。一般的な配電レベルには 400V または 415V の三相システムやその他の低電圧設備が含まれますが、最終的な値はローカル ネットワークの仕様と照らし合わせて確認する必要があります。
配電変圧器に一般的に関連付けられている規格は何ですか?
IEC 60076 は、電源トランスの要件とテストの基準として広く使用されています。仕向け先の市場によっては、IEEE、ANSI、国家標準、または電力会社固有の仕様も適用される場合があります。
変圧器の容量はどのように選べばよいのでしょうか？
容量は、予想される負荷、ピーク需要、多様性、将来の拡張、周囲条件、電圧要件、および電力会社の負荷基準から決定する必要があります。利用可能な最大の評価を選択するだけでは、必ずしも適切とは限りません。
ポールの設置が配電プロジェクトに役立つのはなぜですか?
柱に設置すると、地上レベルの変圧器スペースの必要性を減らしながら、変圧器を架空配電ネットワークに直接統合できます。これは、架空送電線がすでに配電インフラの一部となっている場合に特に関係します。
結論
A 33kV 柱上変圧器中圧電力を架空送電網に使用可能な配電電力に変換する上で重要な役割を果たします。そのコンパクトな高架構成は、地方の電化、農業施設、住宅ネットワーク、商業流通、インフラストラクチャ プロジェクト、および特定の産業用途に最適です。
購入の最も重要な決定は、単に「33kV」と表示された変圧器を選択することではありません。購入者は、容量、二次電圧、位相、周波数、絶縁レベル、インピーダンス、冷却方法、タップ範囲、保護システム、設置環境、適用される規格、テスト、文書、機械的要件を含む完全な電気仕様を評価する必要があります。
プロジェクトオーナーや販売代理店は、経験豊富なメーカーと協力することで仕様の確認やカスタマイズを簡素化できます。楽清サラ電気株式会社 配電変圧器の要件、技術仕様、アプリケーション条件、カスタマイズされた構成を含むプロジェクトの議論をサポートできます。
配電プロジェクト向けの 33kV 変圧器ソリューションをお探しですか?電圧比、容量、位相、周波数、設置環境、および該当する規格を Yueqing Sarah Electric Co., Ltd. と共有し、適切な構成について話し合ってください。お願いしますお問い合わせ技術的な相談やプロジェクト固有の変圧器要件については、こちらをご覧ください。
