信頼できる HRC 限流ヒューズ メーカー

Sarah Electric の理想的な HRC 限流ヒューズやその他の幅広い電気機器をお選びください。 35,000平方メートルの製造施設により、安定した供給能力を確保し、カスタマイズされたエンジニアリングソリューションを提供することで、信頼できる長期パートナーとなります。

これらのヒューズは、急速な電流制限と強制切断を実現するように設計されており、それによって電気力学的な力や熱衝撃によって引き起こされる損傷から機器を保護します。

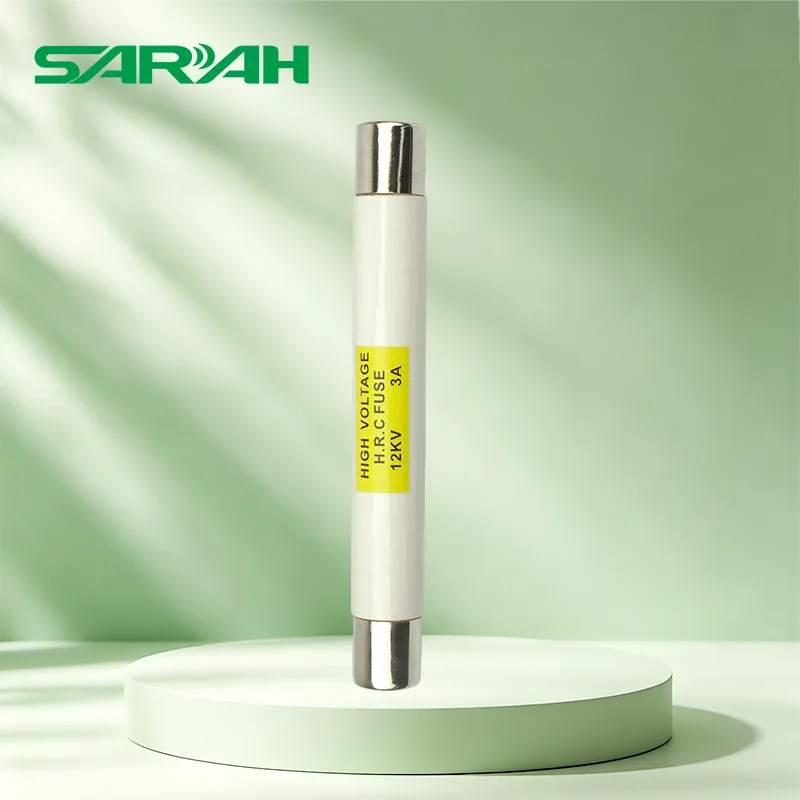

HRC 限流ヒューズとは何ですか?

HRC (高破壊容量) 限流ヒューズは、中電圧から高電圧および低電圧電力システムで使用するために設計された高性能ヒューズです。回路を遮断する前に短絡電流が高いピーク値まで上昇する標準的なヒューズとは異なり、このタイプのヒューズは電流がピークに達する前に電流を遮断します。

この機能により、電気機械的ストレスと熱的ストレスが大幅に軽減され、機器損傷のリスクが最小限に抑えられます。

HRC 限流ヒューズの構造構成は何ですか?

設計の観点から見ると、HRC 電流制限ヒューズの構造は基本的に 3 層の保護メカニズムで構成されています。

ヒューズ素子層は正確な溶断を行います。消弧およびエネルギー吸収層がピーク電流を制限します。高強度の絶縁ハウジングは内部の高電圧サージに耐えます。

特定のコンポーネント:

1. ヒューズエレメント

ヒューズ素子は通常動作中に電流を流します。障害が発生すると、急速に溶けて複数のアークセグメントを生成して電流の流れを制御します。

2.消弧媒体

当社では、アークエネルギーを吸収し、高温プラズマを冷却し、アークチャネルを断片化し、絶縁耐力の回復を促進する高純度の珪砂を使用しています。

3. セラミックまたは高強度絶縁ハウジング

ハウジング材質は高温耐性と耐アーク衝撃性に優れています。内部爆発圧力に耐える強力なシール特性を備え、高い機械的強度を提供し、適切な絶縁クリアランスを確保します。

4. 金属製エンドキャップ

通常、これらのキャップは銀メッキ銅または銅合金で構成されており、外部回路に接続し、ヒューズエレメントを固定し、信頼性の高い導電性を確保するための低接触抵抗設計を特徴としています。

5. ヒューズ表示システム

ヒューズの切れを視覚的または電子的に表示することで検査効率を向上させます。

種類：

メカニカルポップアウトタイプ

ビジュアルウィンドウのタイプ

電子監視タイプ（上位モデル）

6. シール構造

紫外線に強い素材を使用した高気密封止構造で経年劣化を防ぎます。湿気や埃から保護し、充填された珪砂の漏れを防ぎます。

HRC 電流制限ヒューズと標準ヒューズの比較

使用上の推奨事項

1. 短絡リスクの高いシステムを優先する

システムに次の特性がある場合は、HRC 限流ヒューズを優先することをお勧めします。

高い短絡容量（産業用電力網/都市配電網）

高い負荷密度

高額機器（変圧器、モーター、整流機器）

障害が発生した場合の重大な影響（生産停止/広範囲にわたる停電）

2. 調整された変圧器保護に不可欠

と一緒に使用することをお勧めします乾式変圧器、工業用グレード油入変圧器、コンパクトな変電所。

選択原則：ヒューズ定格電流 ≒ 1.5～2.5 × トランス定格電流

3. システムの短絡容量に適合させる必要がある

HRC ヒューズを選択する際の重要な要素は、公称電流定格ではなく、システムの予想される最大短絡電流です。原則として、HRC ヒューズの遮断容量はシステムの短絡電流以上である必要があります。

4. 頻繁にスイッチングを行う用途には不向き

HRC ヒューズは、リセットできない使い捨ての保護コンポーネントです。したがって、頻繁にスイッチング動作を行う回路や運用中の配電線には適していません。

スイッチング機能が必要な場合は、代わりに負荷遮断スイッチまたは回路ブレーカーを使用する必要があります。

5. 環境適合性に関する推奨事項

高温環境: 使用時には適切なディレーティングを適用してください。

高温多湿・沿岸地域：優れた密閉性と浸入保護を備えたモデルを優先します。

高度に汚染された工業地帯：汚染フラッシュオーバーに強いハウジング設計のモデルを選択してください。
