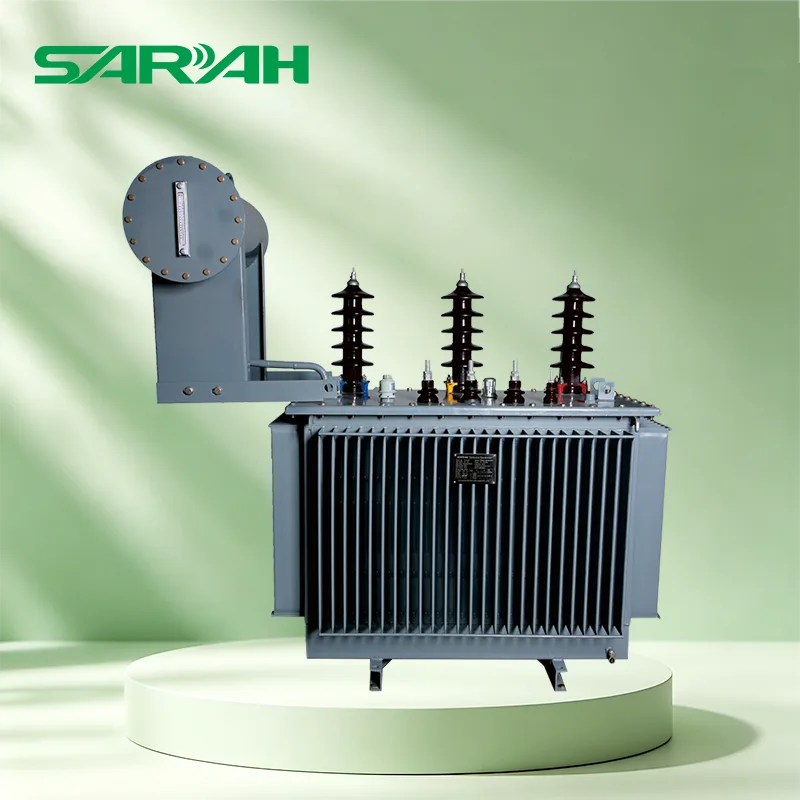

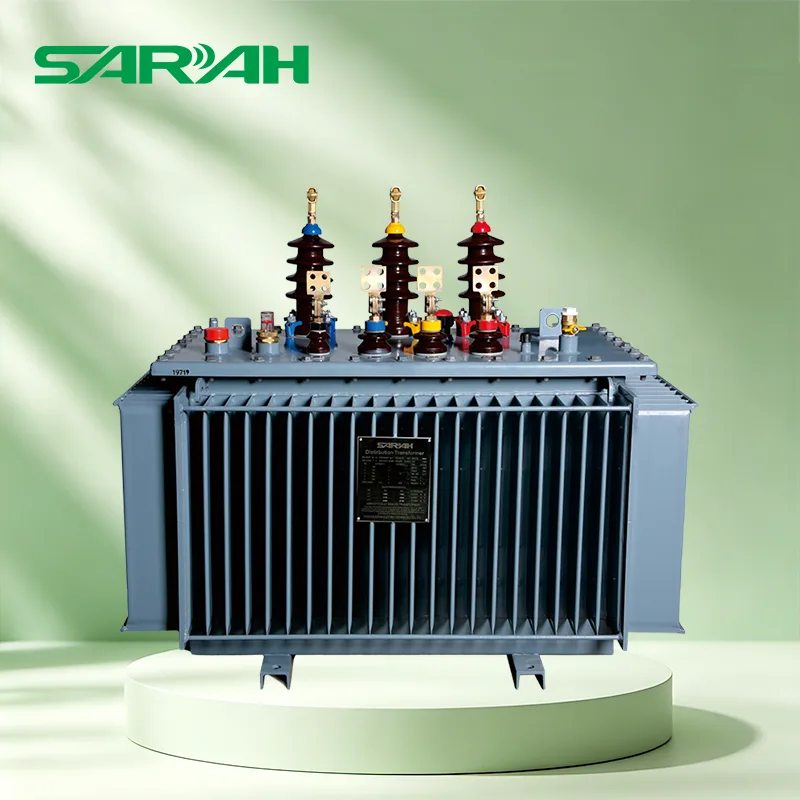

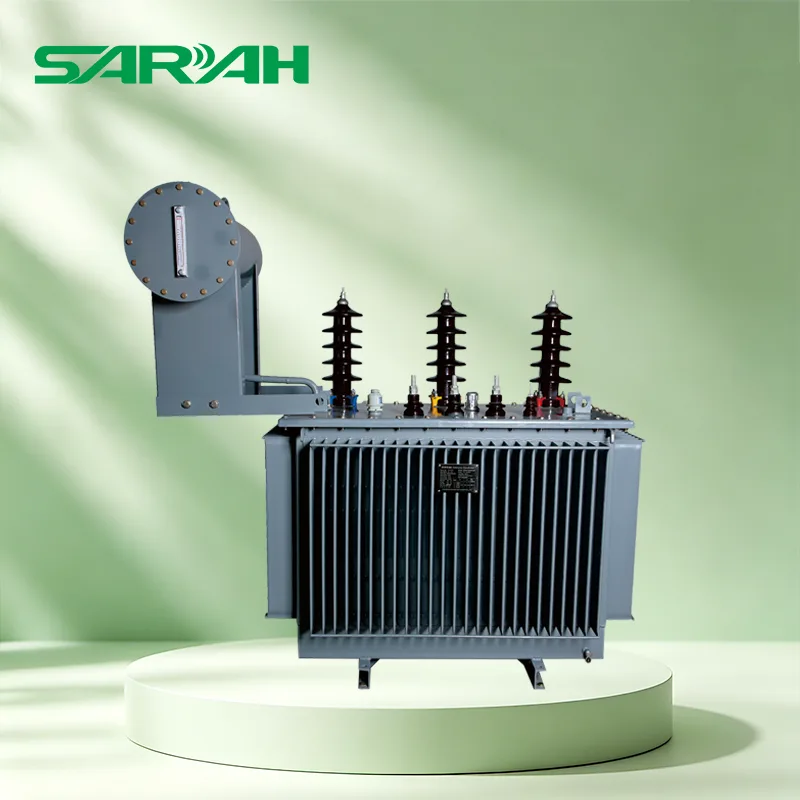

中国油入変圧器工場直接

サラ・エレクトリック は、中国に拠点を置く油入変圧器のメーカーおよびサプライヤーです。これらの製品は、世界の送電網、工業団地、大規模インフラプロジェクトで広く利用されています。当社の成熟した技術的専門知識を活用して、当社は堅牢な放熱機能を備え、長期にわたって安定した電力出力を保証する、さまざまな電圧オプションで利用可能な製品を提供しています。

4 つのコア構造コンポーネント

1. ケイ素鋼コア: 磁気回路の本体を構成するサラ電気は、高透磁率材料を使用し、無負荷損失を大幅に最小限に抑えます。

2. 高純度銅コイル：電圧変換を容易にするため、コイル表面を厚い絶縁紙で覆い、完全に油に浸し、巻線間の短絡を防止します。

3. 変圧器油：この油は絶縁と冷却の両方の役割を果たし、乾式変圧器と比較して油入変圧器の優れた性能の鍵となります。

4.コルゲートオイルタンク：タンク壁は伸縮可能な波形構造を採用しています。変圧器油が温度変化に応じて膨張・収縮すると、コルゲートフィンも連動して自動的に膨張・収縮します。この設計は、効率的な放熱を促進するだけでなく、完全に密閉された筐体を保証し、タンクへの外気や湿気の侵入を防ぎます。

油入変圧器はどのように動作するのですか?

油入変圧器の中核となる機能は、効率的な放熱を促進し、絶縁油を使用して電気的保護を提供することです。

変圧器の動作中、巻線と鉄心が発熱します。絶縁油はこの熱を継続的に吸収し、自然循環またはラジエーターを介して周囲の空気に放出します。

このプロセス全体は次のように理解できます。

1. 巻線に電流が流れると熱が発生します。

2. 絶縁油が熱を吸収します。

3. 加熱されたオイルはラジエーターに向かって流れます。

4.冷却後、油タンク内に戻ります。

5. サイクルは継続的に続きます。

油入変圧器 VS.乾式変圧器

I. 基本的な比較表

II.油入変圧器を選択するのはどのような場合ですか?

1. 屋外および保護されていない屋外の設置環境

機器を電柱、屋外のコンクリートパッド、または高負荷のフィールド変電所（基本的には建物のシェルターのない屋外環境）に直接設置する必要がある場合、油入変圧器の選択が必須です。

乾式変圧器は屋外にさらされると、湿気の侵入や塵の蓄積の影響を非常に受けやすく、絶縁フラッシュオーバー故障を引き起こす可能性があります。逆に、油入変圧器は完全密閉設計が特徴です。

2. 予算重視のプロジェクト、または投資収益率 (ROI) を優先するプロジェクト

油入変圧器は、同等の容量（kVA/MVA）および電圧クラスにおいて、乾式変圧器に比べて初期調達コストが30～50％安くなります。さらに、その後のメンテナンスに必要なスペアパーツもより簡単に入手できます。

限られた予算で実施される大規模な送電網配電プロジェクトやインフラ建設の取り組みの場合、油入変圧器を選択することで、購入者は初期資本支出を大幅に節約できます。

3. 極端な気温、極度の寒さ、または塩霧レベルが高い地域

サラ・エレクトリック の製品は、寒冷地でも優れた性能を発揮します。変圧器油は、極寒または急激な温度変動の条件下でも優れた絶縁耐力と流動性を維持します。

さらに、完全に密閉された構造はバリアとして機能し、沿岸地域に蔓延する高濃度の塩霧や、熱帯雨帯特有の高湿度によるコイルの腐食を防ぎます。

4. 継続的な高負荷動作が必要な、または変動の大きな衝撃荷重を受ける産業用環境

液体の熱伝導率は、自然な空気の対流よりも大幅に高くなります。油入変圧器内では、内部の油が対流冷却フィンと波形冷却フィンを介して熱を放散し、鉄心が発生した熱を急速に奪います。そのため、瞬間過負荷容量と放熱率は乾式変圧器をはるかに上回っています。

5. 人口密集地から離れた送配電幹線の端点

遠く離れた郊外、田舎の送電網、または独立した工業地帯（住宅地や可燃性構造物から遠く離れた地域）に位置する配電ネットワーク、または火災安全が主要な設計制約ではないシナリオでは、油入変圧器は優れた耐久性と優れた費用対効果を提供します。

選択の結論: 従来の郊外配電ネットワークおよび長距離送電線の終点に設置された降圧変電所の場合、油入配電変圧器を選択するのは明白です。これは、優れた費用対効果と大幅に長い耐用年数 (通常 20 ～ 30 年) を提供するソリューションです。

あなたのプロジェクトは次の基準を満たしていますか?その場合は、油入変圧器が最適な選択肢です。

▷ 機器は屋外に設置する必要がありますか? それとも風、雨、または厳しい寒さに直接さらされますか?

▷ 長期的な費用対効果を優先し、厳しい予算制約を伴うプロジェクトか？

▷ 下流の負荷は、頻繁に電力変動や過負荷に遭遇する重工業機械で構成されていますか?

油入変圧器の定期メンテナンスはどのように実行すればよいですか?

1. オイルレベルと漏れを確認します。

コンサベータタンクにあるオイルレベルゲージを点検します。オイルレベルは通常の動作範囲内に維持する必要があります。

変圧器のケーシング、波形ラジエーター、高電圧および低電圧ブッシングのベース、およびすべてのバルブを注意深く調べて、オイルの浸出や漏れの兆候がないか確認してください。

2. 動作温度の監視

温度計を読み、上層の油の温度を測定します。通常の動作条件下では、上層油の温度は通常 85°C を超えてはなりません (温度上昇は 55°C を超えてはなりません)。

負荷が変化していないにもかかわらず、異常な温度上昇が観察された場合は、潜在的な内部障害を直ちに調査する必要があります。

3. 動作音を聞く

正常に機能している変圧器は、均一で低音の磁気ハム音を発します。パチパチという放電音、鈍い泡立ち音、または不規則で激しい轟音が聞こえる場合は、内部部分放電または重度の過負荷が存在する可能性があることを示します。

4. シリカゲルブリーザーを点検する

ブリーザー内の乾燥中のシリカゲルの色を観察します。通常の状態では、ゲルは青色 (または白色) です。シリカゲルの半分以上がピンク色（または青色）に変わった場合は、ゲルが水分で飽和し、吸湿性の保護機能が失われたことを示しており、直ちに交換する必要があります。

アフターセールス技術サポート

専門的な操作マニュアル: サラ・エレクトリック詳細な「設置およびメンテナンス マニュアル」がすべての出荷品に同梱されています。

豊富なスペアパーツのサポート: 当社は、コア スペアパーツの堅牢な年間在庫を維持しています。品質関連の問題が発生した場合、当社は交換部品を無料で提供し、お客様のスペア部品在庫に対してカスタマイズされた推奨事項を提供することを約束します。

エンジニアリング技術サービス: 複雑な運用、メンテナンス、システム変更の課題に直面していますか?遠隔からの技術サポートや人材トレーニングをご提供いたします。
