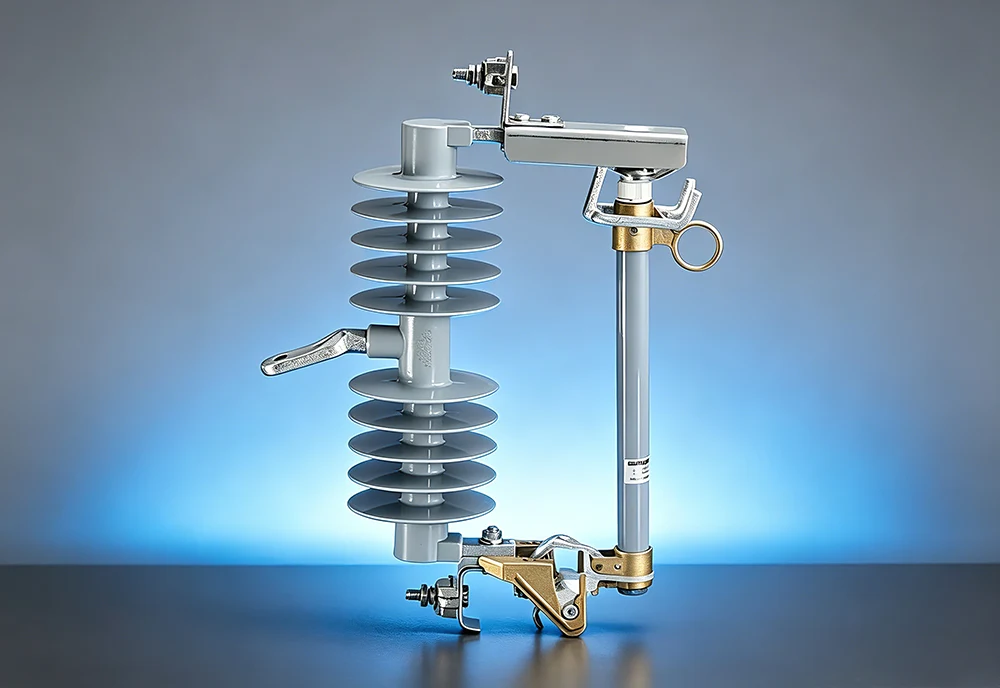

ヒューズカットアウト/避雷器/絶縁体/断路器スイッチ

サラ電気は、完全に最適化された生産ラインと安定した供給能力を備えた製造施設として運営されています。変圧器は乾式、油入など各種電圧クラスを取り揃えております。これらのソリューションは、幅広いエンジニアリング シナリオに適応するように設計されており、住宅用途と産業用途の両方で効率的な送電と配電を促進します。

変圧器はどのように動作するのですか?

変圧器は堅牢な内部構造を備えており、電磁誘導を利用して動作中の電圧変換を容易にします。

基本構造は密閉鉄心とその周りに巻かれた高電圧および低電圧のコイルで構成されています。高圧側に交流を印加すると、鉄心の内部に交流磁界が発生します。この磁場が低電圧側を横切ると、低電圧コイル内に新たな交流電圧が誘導されます。

入力コイルと出力コイル間の巻数比を調整することにより、変圧器は電圧を正確に降圧することができるため、特定のプロジェクト要件を満たすことができます。

変圧器にはどのような種類がありますか?

1. 配電変圧器

特徴: 配電線の末端に設置されます。長期間の連続運転が可能。通常、容量の範囲は 25 kVA ～ 5,000 kVA です。

関数：高圧電力を低圧電力に変換します。

一般的なアプリケーション: 住宅ビル、商業ビル、地方の送電網、工業団地など。

2. 電源トランス

特徴: 大容量。高い運用効率。高電圧または超高電圧システムに適しています。

関数: 高圧電源の昇圧または降圧を担当します。

一般的なアプリケーション：発電所、送電網、大規模変電所。

3. 油入変圧器

特徴: 冷却と絶縁に絶縁油を使用します。強力な放熱機能、優れた過負荷容量、安定した動作が特徴です。

一般的なアプリケーション：配電システム、産業用製造施設、新エネルギー発電所、屋外設置環境。

4. 乾式変圧器

特徴：絶縁油を使用していません。絶縁と放熱には空気またはエポキシ樹脂を使用します。耐火性、安全性、環境性に優れています。

一般的なアプリケーション: 歩行者の交通量が多いエリア、病院、学校、その他の重要ゾーン。

5. 柱上変圧器

特徴: 電柱に設置されます。必要な地上スペースは最小限です。初期投資コストが低く抑えられます。

一般的なアプリケーション: 地方および郊外の配電シ​​ステム。

6. パッドマウントトランス

特徴: 完全に密閉されたキャビネット設計が特徴です。地上のコンクリートパッドに設置されます。高い安全性、外部要素に対する優れた保護、および低騒音レベルを提供します。

一般的なアプリケーション：都市部内の商業地区および住宅地。

7. 絶縁トランス

特徴: 電気的絶縁により電気的干渉を軽減します。入力回路と出力回路が完全に分離されています。

関数: 機器の安全性を高め、電力品質を向上させます。

一般的なアプリケーション：医療機器、自動制御システム、精密機器、通信機器。

8.炉変圧器

特徴：超大電流出力が可能。強力な短絡耐性と衝撃荷重に対する高い耐性を備えています。

関数：電気炉や精錬炉などの高エネルギー消費設備に電力を供給します。

一般的なアプリケーション: 製鉄所、冶金産業、非鉄金属加工施設。

早見表

なぜ変圧器は現代社会に欠かせないのでしょうか?

なぜなら、電力システムが適切に機能するかどうかは完全に変圧器に依存しているからです。発電所からエンドユーザーまで、事実上すべてのキロワット時の電力が変圧器を通過する必要があります。

高効率変圧器は、電圧変換を容易にするだけでなく、ユーザーが次のことを行うのにも役立ちます。

●動力伝達効率の向上

●エネルギーロスを最小限に抑える

● 機器の安全を守る

●電源供給の安定性の向上

● 長期的な運用コストの削減

変圧器の電圧はどのように選択すればよいですか?

I. 高圧側電圧の選択

変圧器の高圧側の電圧は、地域の電力網の構造によって異なります。公共送電網またはプロジェクトサイトにサービスを提供する上流の変電所の送電電圧と正確に一致する必要があります。

Please refer to the following voltage guidelines—based on your specific country, region, and project requirements—or consult Sarah Electric directly:

11kV: イギリス、東南アジア、アフリカ、オーストラリア、インド、および連邦ベースの電力システムを利用するその他の地域。

33kV / 35kV：大規模工業団地、中規模変電所、新エネルギー集電システムなどでよく使用されます。

10kV / 20kV: 中国本土と一部のヨーロッパ諸国。

13.8kV / 4.16kV: 北米 (米国基準) および南米の一部で広く使用されています。

II.低圧側電圧の選択

変圧器の低電圧側の電圧は、最終用途の負荷機器によって異なります。工場の生産ライン、商業ビル、または家庭用電力網の定格動作電圧と一致する必要があります。

産業用三相電源: 重機、電気モーター、可変周波数ドライブ (VFD) などの駆動に使用されます。

プロジェクトが国際電気標準会議 (IEC) 規格を採用する地域にある場合、通常は 400 V (または古い規格では 415 V) が選択されます。

プロジェクトが北米 (米国基準) にある場合は、480 V または 208 V が必要になる場合があります。

家庭用/単相電源：照明、事務機器、一般家庭用電化製品などに使用されます。

一般的な選択肢には、220 V、230 V、または 240 V があります。

新しいプロジェクトを開始する必要がありますか?すぐに次の情報を提供してください。Sarah Electric がすぐに対応します。

✓ 一次電圧

✓ 二次電圧

✓ 必要容量(kVA)

✓ 周波数 (50Hz または 60Hz)

✓ 設置環境（屋内または屋外）

✓ 高度

✓ プロジェクトの所在地（国）

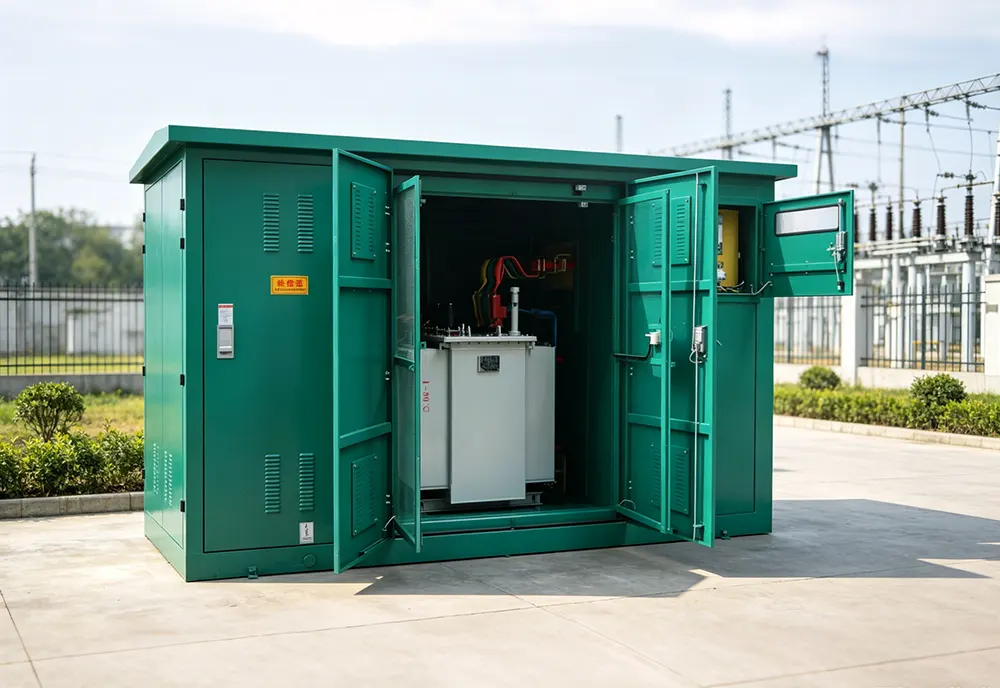

ボックス型変電所の信頼できるメーカーとサプライヤーをお探しですか? Sarah Electric は、工場でプレハブ化されたモジュール式の完全密閉屋外設計を特徴とするカスタマイズされたソリューションを提供します。この機器は耐腐食性、防湿性、盗難防止性を備えており、都市配電ネットワーク、産業用途、新エネルギー分野、一時的な電力供給のニーズに最適です。

ボックス型変電所の動作原理は何ですか?

1. 基本的なワークフロー

一般的な 10kV/0.4kV ボックス型変電所を例にとると、ワークフローは次のように要約できます。中圧系統 (10kV) → 高圧開閉装置 → 配電変圧器 → 低圧開閉装置 → ユーザー機器 (400V)。

2. 各コンポーネントの動作原理

●高圧側電源入力

ボックス型変電所は、まず高圧受電線を介して電力網に接続します。高電圧側は主に、グリッドから電気エネルギーを受け取り、電源を制御し (スイッチのオン/オフ)、変圧器を保護する責任があります。

● 高電圧開閉装置による制御と保護

変電所に入ると、高圧電気はまず高圧開閉装置を通過します。

通常の状態では、開閉装置は変圧器への電気の流れを制御します。障害が発生した場合、保護装置が異常を検出し、開閉装置を作動させて障害電流を遮断します。これにより、変圧器と送電線が保護され、障害の拡大が防止されます。

●トランスによる電圧変換

これは変電所の全体的な運用の中核段階です。変圧器は電磁誘導の原理に基づいて電圧変換を実現します。

高電圧の電気が変圧器の高圧巻線に入り、鉄心が磁気エネルギーを伝達し、低圧巻線が低電圧の電気を出力します。電圧の低減は、巻線の設計と巻数比の調整によって実現されます。

● 低圧側の配電

変圧器によって降圧された電気は、低圧キャビネットに入ります。低電圧開閉装置は、電力を分配し、負荷を制御し、過負荷保護を提供する役割を果たします。

最後に、電力は工場設備、建物照明、モーターシステム、充電設備などのアプリケーションに分配および供給されます。

基本的な機器構成

ボックス型変電所は 3 つの独立したコンパートメントで構成されます。

1. 高電圧 (HV) コンパートメント

10kV または 35kV の高電圧受電を担当します。 HV 負荷スイッチ、回路ブレーカー、ヒューズ、避雷器、および電力入力、制御、保護を容易にする保護および計量デバイス。

2. 変圧器室

高電圧 (例: 10kV/35kV) を低電圧 (例: 0.4kV) に降圧します。

変圧器のオプションには油浸 (S13/S22) または乾式 (SCB) ユニットが含まれます。容量は通常 1600kVA を超えません (民生用途の場合は通常 1250kVA 以下)。

3. 低電圧 (LV) コンパートメント

配電を担当します。これには、LV メイン スイッチ、発信回路、無効電力補償 (コンデンサ キャビネット)、エネルギー計測、およびインテリジェントな監視装置が収容されています。

4. 筐体

Constructed from Al-Zn coated steel sheets or composite panels, offering resistance to moisture, rust, dust, rodents, fire, and theft, as well as thermal insulation properties.

保護等級の範囲はIP23からIP44です。カスタマイズが可能で、ユニットは -40°C ～ +40°C の周囲温度で確実に動作します。

ボックス型変電所の応用シナリオは何ですか?

1. 都市公共配電ネットワーク: 集合住宅、商業歩行者専用道路、地下駐車場、都市道路やトンネルの照明。

2. 新エネルギー発電：集中型太陽光発電（PV）発電所および陸上/洋上風力発電所（昇圧ノードおよび系統接続ノードとして機能）。

3. 産業とインフラ: 鉱山地帯、石油化学地帯、EV 過充電ハブ、データセンター。

4. 臨時および非常用電源: 建設現場用の臨時電源と、災害後の緊急対応用の迅速な移動式電力供給。

ボックス型変電所と従来の変電所: 違い

Sarah Electric アフターセールス テクニカル サポート

1. オンサイトでの設置および試運転のガイダンス

プロジェクト契約の要件に従って、Sarah Electric は上級電気エンジニアを海外のプロジェクト現場に派遣し、ボックス型変電所の設置とテストを監督することができます。

回路抵抗試験、耐電圧試験（Hi-Pot試験）、SF6気密検査、マイコンベースの保護リレーの設定検証などをお手伝いします。

2. リモートエキスパートサポートシステム

Sarah Electric は 20 年以上の経験を活用し、24 時間以内に迅速な対応と事前のトラブルシューティング計画を提供できる専任のテクニカル サポート チームを設立しました。

ビデオリンクを介したリモートガイダンスを提供し、現場のO&M担当者による機器の検査やトラブルシューティングを支援します。

3. クライアントのO&Mトレーニング

当社は、海外の電力会社と現地のエンジニアリング チームに次の分野をカバーするトレーニングを提供しています。

● 機器の安全な操作手順（誤操作防止と「５つの予防」連動システム）。

● 予防保守 (PM) チェックリスト。

●部分放電（PD）監視および赤外線サーモグラフィ検査方式。

よくある質問

Q: Sarah Electric のボックス型変電所エンクロージャは極端な環境に耐えられますか?

A: 当社のエンクロージャは、過酷な環境に合わせてカスタマイズされた耐久性の高い耐腐食性と保護設計を備えています。

1. 材料の選択: オプションには、溶融亜鉛めっき鋼板、Al-Zn 合金シート、ステンレス鋼 (304/316L)、または GFRC 複合セメント パネルが含まれます。

2. 防食コーティング: 表面は海岸の塩水噴霧腐食に耐える強力な粉体塗装で仕上げられています。

3. 環境制御：自動温度/湿度コントローラーとヒーター/除湿機を備えています。サンドイッチ断熱パネルと組み合わせることで、寒冷地での凍結や高湿度地域での結露によるショートを防ぎます。

Q：変電所の変圧器は乾式変圧器と油入変圧器のどちらを選択すればよいですか？

A: 設置環境の防火要件と予算によって異なります。

1. 乾式変圧器：難燃性、自己消火性があり、油汚れの心配がありません。人口密集地域（商業センター、高層ビル）の近く、地下室、または厳しい防火要件が求められる場所への設置に適しています。

2. 油入変圧器：放熱性に優れ、過負荷耐量が高く、維持費が比較的低い経済性の高い変圧器です。屋外の公共配電ネットワーク、工業団地、遠隔地にある太陽光発電や風力発電所に適しています。

Q: ボックス型変電所をヨーロッパ型とアメリカ型から選択するにはどうすればよいですか?

答え:

ヨーロピアンスタイル: 高/低電圧開閉装置用の独立したコンパートメントと、トランス;は柔軟な構成、包括的な保護、容易なメンテナンスを提供しますが、設置面積は大きくなります。都市部の住宅地や工業/鉱山企業に適しています。

アメリカ式: 高電圧開閉装置と変圧器は共通のオイルタンクを共有します。コンパクトなサイズ（ヨーロッパ型の約 1/3）、低コスト、完全密閉/メンテナンス不要ですが、メンテナンスへのアクセスはより困難で、保護機能はより簡単です。沿岸地域、風力発電所、スペースが限られた場所に適しています。

スイッチギアは Sarah Electric が提供する製品ラインの 1 つで、高電圧と低電圧の両方のアプリケーションをカバーします。当社の電気機器ソリューションの中で、この製品群は回路のスイッチングを制御し、障害時の異常電流を迅速に遮断して、保護します。変圧器、ケーブル、発電設備、電気負荷。

開閉装置の機能は何ですか?

1. 制御機能

運用およびメンテナンスのニーズを満たすために、開閉装置はいつでも特定の高電圧線と低電圧線を接続または切断できます。たとえば、メンテナンス関連の停電中に特定のエリアへの電力を遮断します。

2. 保護機能

落雷、短絡、または重度の過負荷が発生した場合、内部のインテリジェント保護デバイスが即座に回路ブレーカーを作動させ、障害のあるセクションを隔離し、変圧器やモーターなどの貴重な下流資産を保護します。

3. 安全な隔離

目に見える、または信頼性の高い物理的切断点を提供し、保守員が地下または電柱上で作業しているときに誤って高電圧電力が供給されることを防ぎます。

主要コンポーネント

1. サーキットブレーカー

機能: 通常は負荷電流を開閉します。短絡電流を遮断します。

一般的なタイプ：真空サーキットブレーカ、SF₆サーキットブレーカ、エアサーキットブレーカ。

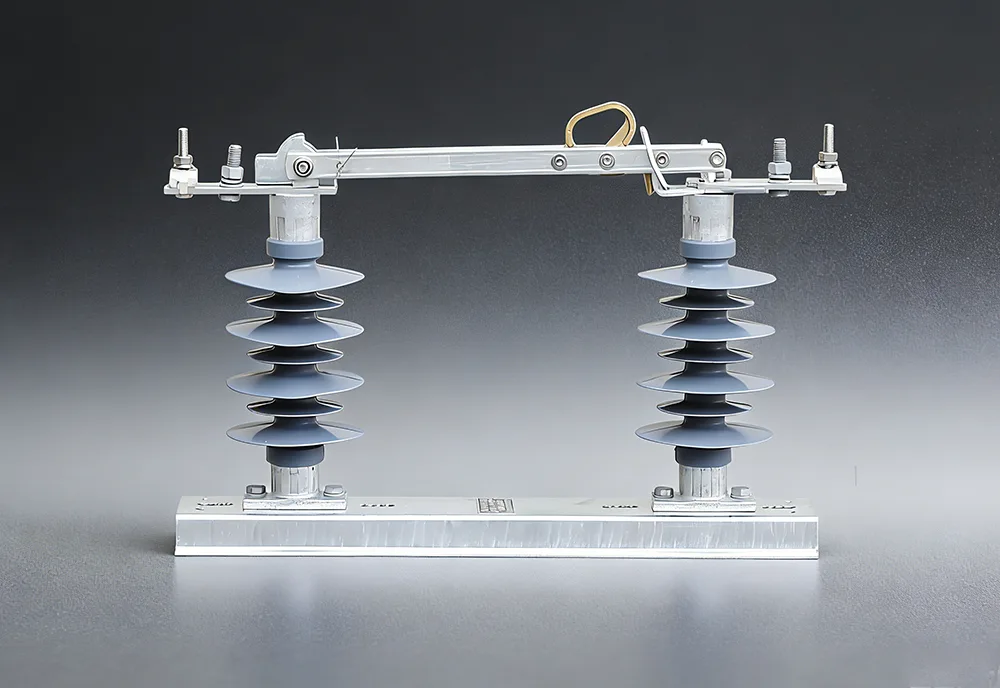

2. 切断スイッチ

機能: メンテナンス中に分離するための視覚的なブレーク ポイントを提供します。

特徴: 大きな故障電流を遮断できません。

3.バスバー

機能: 電気エネルギーを収集および分配します。開閉装置内の主要な通電コンポーネントとして機能します。

4. 保護リレー

機能：異常電流、異常電圧、地絡を検出し、遮断器にトリップ信号を送ります。

5.CT/PT

CT (変流器): 電流の測定と保護信号の提供に使用されます。

PT (変圧器): 電圧の測定と電圧保護の提供に使用されます。

開閉装置の一般的な分類は何ですか?

●電圧レベルによる分類

●設置場所による

屋内タイプ: 配電室または開閉装置室に設置されます。侵入保護要件が低くなります。

屋外タイプ：屋外に設置されます。耐水性、防塵性、耐腐食性が必要です。

●絶縁媒体による

空気絶縁開閉装置 (AIS): 絶縁媒体として空気を使用します。より大きな設置面積。成熟した技術。

SF6 ガス絶縁開閉装置 (GIS): 絶縁と消弧に SF6 ガスを使用します。コンパクトなサイズ。スペースが限られた場所に適しています。

固体絶縁開閉装置：エポキシ樹脂などの固体絶縁材料を使用。メンテナンスフリー。

開閉装置と関連機器の区別

安全上の注意事項

▷ 個人の安全

1. オペレータは、開閉装置で何らかの操作を行う場合、絶縁手袋、絶縁ブーツ、ヘルメット、安全メガネなどの適切な個人用保護具 (PPE) を着用する必要があります。

2. 高電圧機器を操作する場合は、電圧が存在しないことを確認するために、適切な電圧レベルに対応した電圧検出器を使用する必要があります。

3. メンテナンスの前に、4 段階の安全手順を実行する必要があります。電源を切る→電圧を確認する→接地→警告標識を設置する。

4. 高圧開閉装置室への一人立ちは厳禁です。

5. キャビネットのドアを開けた後、中に入る前に機器の電源が切られ、接地されていることを確認してください。

▷ 設備の安全性

1. 保護設定は恣意的に変更してはなりません。いかなる変更も技術的な承認が必要です。

2. 予備ベイの断路器と接地スイッチは正しい位置に維持し、ロックする必要があります。

3. キャビネット内に工具や破片を残さないでください。

4. ケーブル収納部のドアが閉じるまで電源を投入しないでください。

5. 小動物がキャビネットに入らないようにしてください。ケーブルの入り口を密閉し、げっ歯類防止バリアを設置することをお勧めします。

▷ 緊急対応手順

1. キャビネット内の火災: 上流の電源を直ちに切断します。 CO₂ または粉末消火器を使用してください。水の使用は固く禁止されています。

2. SF6 ガス漏れ: 従業員は直ちに避難し、周囲を換気する必要があります。修復のための立ち入りは、ガスマスクを着用している場合にのみ許可されます。

3. サーキットブレーカーが作動しない場合: 強制的に閉じようと繰り返し試みないでください。続行する前に原因を調査して解決してください。

4. バスバー短絡トリップ: 障害点を特定し、障害を解消してから、セクションごとに電力の回復を試みます。

よくある質問

Q: 断路器とサーキットブレーカーの厳密な動作シーケンス要件は何ですか?

答え:

電源遮断シーケンス：最初にサーキットブレーカー（電流遮断）を開き、次に負荷側断路器を開き、最後に動力側断路器を開きます。

電源投入シーケンス：まず電源側断路器を閉じ、次に負荷側断路器を閉じ、最後にサーキットブレーカーを閉じます。

黄金律: ディスコネクターは負荷がかかった状態で決して操作してはなりません。

Q: 開閉装置を購入する際に必要な重要なパラメータは何ですか?

A: 以下を Sarah Electric に提供してください。

システムパラメータ: 定格電圧、最大動作電圧、定格周波数。

電流パラメータ: 主母線および分岐母線の定格電流、定格短時間耐電流 (例: 25kA/4s)、定格ピーク耐電流。

環境条件: 設置場所 (屋内/屋外)、最高/最低周囲温度、標高、汚染レベル。

構成の詳細: 一次回路図 (単線図)、二次制御回路図、保護構成要件。

Q: Sarah Electric の開閉装置は SCADA またはスマート グリッド システムとシームレスに統合できますか?

A: はい。当社の開閉装置の二次制御コンパートメントには、マイクロプロセッサベースの統合保護リレーが標準装備されており、IEC 61850、Modbus-RTU/TCP、DNP3.0 などの主流の国際電力通信プロトコルをサポートしています。

内蔵の高精度 CT/VT 計器変圧器および電動操作機構と組み合わせることで、このシステムは電流、電圧、スイッチ ステータス、障害アラームをメイン制御室またはクラウドベースの SCADA システムに直接送信でき、リモート テレメトリ、リモート シグナリング、およびリモート コントロールが可能になります。

Sarah Electric は、中国に拠点を置く避雷器のメーカーおよびサプライヤーです。当社の製品は、変圧器やその他の高価な電力機器を過電圧による損傷から保護します。危険な電圧が発生した場合に迅速に対応できるため、機器損傷のリスクが最小限に抑えられ、電源システムの安定した動作が保証されます。

避雷器の主な機能は何ですか?

1. 高電圧サージの遮断

電力網に落雷が発生したり、内部スイッチング過電圧が発生したりすると、通常の動作電圧の数倍、さらには数十倍に達する超高電圧パルスが電力網内で瞬間的に生成されます。これらのサージを遮断するには保護装置が必要です。

2. 地上への安全な方向転換

保護がなければ、これらの高電圧サージ波は即座にコイル絶縁を破壊するでしょう。変圧器機器の焼損や爆発につながる可能性があります。

避雷器は数マイクロ秒以内に反応して、これらの大規模で破壊的な電流を安全に地中に迂回させます。

3. 通常動作への自動復帰

過電圧が治まり、電力網が通常の動作電圧に戻ると、避雷器はすぐに高インピーダンス状態に戻り、通常の電力伝送が影響を受けないようになります。

避雷器はどのような問題を解決できますか?

問題 1: 雷の過電圧による機器の損傷

雷が送電線に直接当たると、あるいは大気中の放電によって送電線内に大電流が誘導されると、瞬間的に数万ボルト、場合によっては数十万ボルトに達する高電圧サージ波が発生します。

当社のソリューション: 避雷器はナノ秒以内に反応し、急速に導電状態に切り替わり、雷電流を安全に地面に迂回させます。

問題 2: スイッチング過電圧によって引き起こされるシステム発振

重負荷の切断や無負荷変圧器のスイッチオフなど、グリッドの動作中、誘導性コンポーネントと容量性コンポーネント間のエネルギー交換により、システム内に内部スイッチング過電圧が誘発される可能性があります。

当社のソリューション: 避雷器は優れた非線形エネルギー吸収能力を備えており、これらの内部スイッチング動作によって引き起こされる電圧過渡を効果的に平坦化し、システム電圧を安定させます。

問題 3: 停電による多大な経済的損失と罰金

変圧器やその他の重要な高電圧機器がサージによる故障によって損傷すると、広範囲にわたる長期にわたる停電が発生することがよくあります。

当社のソリューション: 当社のデバイスは、サージ電流を安全に迂回することで、配電ネットワーク全体の継続的な動作を確保し、停電のリスクを最小限に抑えます。

問題 4: 過酷な気候と複雑な送電網環境におけるシステムの安全上の危険

激しい雷雨が発生しやすい地域（東南アジアの雨季地帯やアフリカの鉱山地域など）、または電力網が非常に不安定な地域では、標準的な電力設備は頻繁に絶縁フラッシュオーバーや短絡故障を起こしやすいです。

当社のソリューション: Sarah Electric が製造する避雷器は、高品質の複合絶縁ハウジングを備えており、汚染、湿気、爆発の危険に対する優れた耐性を備えています。

タイプの比較

よくある質問

Q: 11kV 電力システムの場合、複合絶縁または磁器絶縁の避雷器を選択する必要がありますか?

A: 軽量設計、設置の容易さ、および防爆の安全性を優先する場合は、複合絶縁サージアレスタを強くお勧めします。

アプリケーションに従来のインフラストラクチャが含まれており、非常に長い耐用年数が必要な場合は、依然として磁器絶縁避雷器が古典的な選択肢です。

当社は両方のタイプの製品を製造しており、プロジェクトの特定の環境条件に基づいてカスタマイズされた選択の推奨事項を提供できます。

Q: Sarah Electric の避雷器は極端な気象条件にも耐えられますか?

A: はい。当社の製品は、大雨、高塩分濃度の霧、極寒の影響を受けません。完全に密閉された設計により、内部の酸化亜鉛バリスタが湿気から確実に保護されます。

Q: 貴社の避雷器は太陽光発電 (PV) および新エネルギー プロジェクトに適していますか?

A: もちろんです。太陽光発電所や風力発電システムは通常、屋外に設置されるため、落雷や電圧変動の影響を受けやすくなります。したがって、確実に保護するには高性能の避雷器が必要です。
