145KV 変圧器はどのようにして信頼性の高い高圧電力を供給するのでしょうか?

目次

1. 145KV 変圧器の役割を理解する
2. 145KV 変圧器はどのように機能しますか?
3. 主なコンポーネントは何ですか?
4. 信頼性の高い 145KV 変換が重要なのはなぜですか?
5. 145KV 電力変圧器はどこで使用されますか?
6. 購入者は注文前に何を考慮する必要がありますか?
7. 変圧器の性能はどのように改善できるのでしょうか?
8. 145KV 変圧器にはどのようなメンテナンスが必要ですか?
9. 変圧器の信頼性に影響を与える可能性のある問題は何ですか?
10. 信頼できる変圧器サプライヤーはあなたのプロジェクトをどのようにサポートできますか?
11. よくある質問
12. 結論

1. 145KV 変圧器の役割を理解する

現代の電力ネットワークは、損失を制御しながら電気エネルギーを長距離に伝送するために高電圧送電に依存しています。これらのネットワーク内で、電力変圧器は最も重要な機能の 1 つを実行します。つまり、電力が伝送、配電され、最終的に電気機器によって消費されるように電圧レベルを変更します。

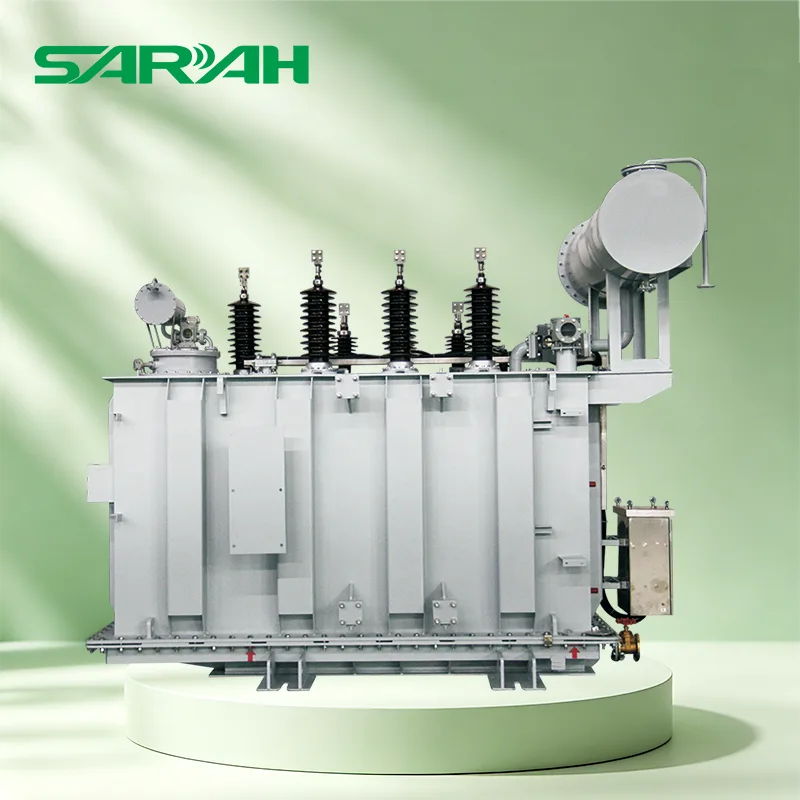

A 145KV電源変圧器は、機器が信頼性の高い絶縁、熱性能、機械的強度、および電気的安定性を提供する必要がある高電圧用途向けに設計されています。 145KV の指定は、変圧器が正確に 145 kV で継続的に動作することを単に示すのではなく、一般に変圧器機器の最大システム電圧クラスに関連付けられています。

変電所、再生可能エネルギー施設、産業プラント、公共ネットワークでは、変圧器の信頼性が電力の可用性に直接影響します。変圧器の仕様が不適切であると、過剰な損失、過熱、絶縁ストレス、予期せぬシャットダウン、または高額なメンテナンスが発生する可能性があります。

2. 145KV 電力変圧器はどのように機能しますか?

動作原理は電磁誘導に基づいています。交流が一次巻線を流れると、変圧器のコア内に変化する磁束が生成されます。この変化する磁界により、二次巻線に電圧が誘導されます。

一次電圧と二次電圧の関係は、主に巻線の巻数比によって決まります。適切な巻数比を選択することにより、変圧器は送電または配電システムの要件に応じて電圧を増減できます。

たとえば、より低い電圧で生成された電力を昇圧して送電することができます。受電変電所では、別の変圧器によって電圧を地域の配電や産業消費に適したレベルまで下げることができます。

3. 主なコンポーネントは何ですか?

高電圧変圧器の性能は、多数のコンポーネントの相互作用に依存します。各部品は、設置場所の電気条件および環境条件に合わせて適切に設計されている必要があります。

• 磁気コア:磁束の経路を提供し、コア損失を最小限に抑えるように設計されています。
• 巻線:電気エネルギーは電磁誘導を通じて伝達され、電気的、熱的、機械的ストレスに耐える必要があります。
• 変圧器タンク:アクティブコンポーネントを保護し、油浸設計には絶縁油が含まれています。
• 断熱システム:通電したコンポーネントを分離し、高電圧での信頼性の高い動作をサポートします。
• 冷却システム:巻線およびコア損失によって発生する熱を除去します。
• ブッシング:内部巻線と外部導体の間に絶縁接続を提供します。
• タップチェンジャー:設計された動作範囲内で電圧調整が可能です。
• 保護装置:圧力変化、温度上昇、内部故障などの異常状態の検出に役立ちます。
• 監視装置:温度、オイルの状態、負荷、その他の動作パラメータに関する情報を提供します。

正確な構成は、定格容量、電圧比、冷却方法、絶縁要件、設置環境、適用される技術規格によって異なります。

4. 信頼性の高い 145KV 変換が重要なのはなぜですか?

高電圧変電所は、多くの場合、電力ネットワークの戦略的なポイントとして機能します。したがって、変圧器の故障は、1 つの機器だけでなく、産業プロセス、発電施設、地域の電力供給全体に影響を与える可能性があります。

信頼性は正しい電気設計から始まります。ただし、電気設計だけでは十分ではありません。熱管理、断熱調整、機械構造、製造品質、輸送、試運転、メンテナンスはすべて耐用年数に影響します。

5. 145KV 変圧器はどこで使用されますか?

145KV クラスの変圧器は、幅広い電力インフラストラクチャ プロジェクトで使用されています。それらのアプリケーションは、ネットワークの電圧、電力容量、変圧器の構成、およびプロジェクトの仕様によって異なります。

• 送電変電所および受電変電所
• 商用規模の電力ネットワーク
• 再生可能エネルギーの集電・系統接続システム
• 大規模な工業用製造施設
• 鉱山および重加工工場
• 発電設備
• 地域の電力供給インフラ
• 高電圧相互接続が必要なインフラストラクチャ プロジェクト

再生可能エネルギープロジェクトは、変圧器の負荷が発電条件によって大幅に変化する可能性があるため、特に要求が厳しいものとなる可能性があります。したがって、適切な容量計画と熱設計が不可欠です。

6. 購入者は注文前に何を考慮する必要がありますか?

145KV 電源変圧器の購入は、製品カタログではなく電気システムから始める必要があります。電圧のみに基づいて適切に見える変圧器は、プロジェクトの実際の負荷、環境、保護、または設置要件を満たしていない可能性があります。

購入者は、工場の製造能力、テスト手順、文書、納品経験、アフターサポート、スペアパーツの入手可能性、カスタマイズされた構成を提供するサプライヤーの能力も評価する必要があります。

7. トランスの性能はどのように改善できますか?

長期的な性能は、電気的、熱的、機械的ストレスを意図した動作限界内に維持することにかかっています。いくつかの実際的な対策が役に立ちます。

1. 変圧器容量の最適化:設計で特に許可されていない限り、最大定格負荷に近い継続的な動作を避けてください。
2. 動作温度の管理:効果的な冷却により、巻線とオイルの温度を制御します。
3. 絶縁状態を監視します:絶縁劣化は、高電圧機器における信頼性の大きな懸念事項となる可能性があります。
4. 湿気をコントロール:湿気は断熱性能に悪影響を与える可能性があるため、慎重に管理する必要があります。
5. 適切な保護を使用してください。保護リレーと監視装置は、変電所システム全体と調整する必要があります。
6. 正確な記録を維持します。動作傾向は、重大な障害に至る前に段階的な劣化を特定するのに役立ちます。

8. 145KV 変圧器にはどのようなメンテナンスが必要ですか?

メンテナンス要件は、変圧器の設計、動作条件、メーカーの推奨事項、および適用される規制によって異なります。構造化されたメンテナンス プログラムでは、必要に応じて日常的な検査と状態ベースのテストを組み合わせる必要があります。

• タンク、ブッシング、接続部、付属品の目視検査
• 油漏れや圧力異常の点検
• 温度と負荷の監視
• 絶縁油試験（該当する場合）
• 保守プログラムに従った電気診断テスト
• 冷却設備の点検
• 保護装置の検査および機能確認
• タップチェンジャーの検査とメンテナンス (該当する場合)
• 過去の動作データとテストデータのレビュー

最大の間違いの 1 つは、メンテナンスを緊急作業としてのみ扱っていることです。定期的な状態評価により、オペレータは重大な機器の故障に発展する前に異常な傾向を特定できます。

9. 変圧器の信頼性に影響を与える問題は何ですか?

高電圧変圧器は、重大な電気的および熱的ストレス下で動作します。一般的な信頼性の懸念には、絶縁劣化、過熱、過負荷、油漏れ、冷却システムの問題、機械的損傷、異常な動作条件などが含まれます。

10. 信頼できる変圧器サプライヤーはあなたのプロジェクトをどのようにサポートできますか?

変圧器サプライヤーの選択は、商業的な決定であると同時に技術的な決定でもあります。有能なメーカーは、要求された電圧のみに基づいて汎用製品を提供するのではなく、アプリケーション全体を理解できる必要があります。

楽清サラ電気株式会社は、変圧器ソリューションおよび関連電気機器を必要とするプロジェクトのサプライヤー パートナーとして検討できます。メーカーを評価する際、顧客はエンジニアリングコミュニケーション、製品構成、製造プロセス、テスト能力、技術文書、納品調整、アフターサービスに注意を払う必要があります。

これらの質問は、調達リスクを軽減し、単に見積書の電圧番号を一致させるのではなく、選択した変圧器が実際の動作環境と互換性があることを確認するのに役立ちます。

11. よくある質問

電源変圧器の 145KV は何を意味しますか?

145KV は通常、変圧器機器に関連する電圧クラスを指します。正確な定格動作電圧と絶縁レベルは、変圧器の技術設計と電気システムの要件によって異なります。

145KV 変圧器はカスタマイズできますか?

はい。変圧器構成は、定格容量、電圧比、周波数、冷却装置、タップ変更要件、絶縁レベル、環境条件、アクセサリ構成などのプロジェクト固有の要件に基づいて設計できます。

高圧変圧器にとって冷却が重要なのはなぜですか?

変圧器の動作中に電気損失により熱が発生します。熱が効果的に除去されないと、温度が上昇し、絶縁体の劣化が加速する可能性があります。適切な冷却配置は、動作温度を意図した範囲内に維持するのに役立ちます。

見積もりを依頼する際にはどのような情報を提供する必要がありますか?

顧客は、理想的には、必要な電力定格、一次および二次電圧、周波数、相構成、設置環境、必要なタップ範囲、冷却要件、適用される規格、およびプロジェクト固有の技術仕様を提供する必要があります。

変圧器の寿命を延ばすにはどうすればよいですか?

適切な負荷、効果的な冷却、良好な断熱状態、湿気管理、定期的な検査、タイムリーなメンテナンス、継続的な監視はすべて、信頼性の高い長期稼働に貢献します。

重要な選択要素は変圧器の容量だけですか?

いいえ、電圧比、絶縁調整、冷却、インピーダンス、環境条件、保護要件、タップ変更機能、設置上の制約、適用される規格、および長期サービス要件も考慮する必要があります。

12. 結論

A 145KV電源変圧器効率的な変圧と信頼性の高い電力伝送を可能にすることで、高電圧の電力インフラにおいて重要な役割を果たします。その性能は、公称電圧クラス以外にも大きく依存します。コア設計、巻線構造、絶縁、冷却、保護、監視、設置、メンテナンスはすべて、信頼性の高い動作に貢献します。

バイヤーとプロジェクト エンジニアにとって、最も効果的なアプローチは、機器を選択する前に完全な電気要件と環境要件を定義することです。詳細な技術仕様により、互換性の問題が軽減され、調達精度が向上し、長期的な動作パフォーマンスの向上がサポートされます。

高電圧変電所、産業用電力システム、送電網接続、またはその他の電気インフラストラクチャ プロジェクトを計画している場合、経験豊富なメーカーと直接連携することで、仕様と調達のプロセスをより効率的に行うことができます。
