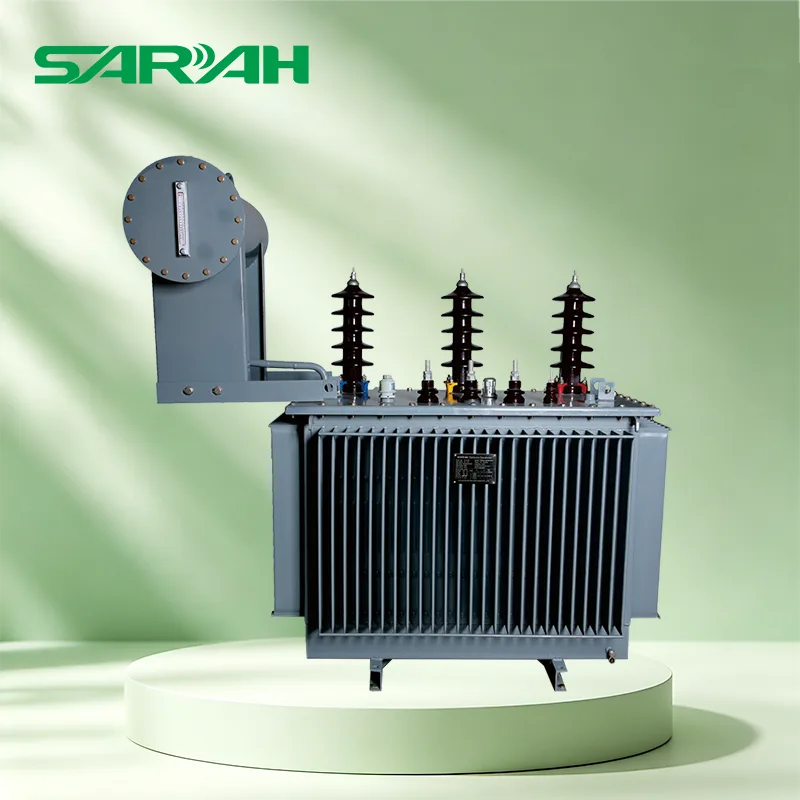

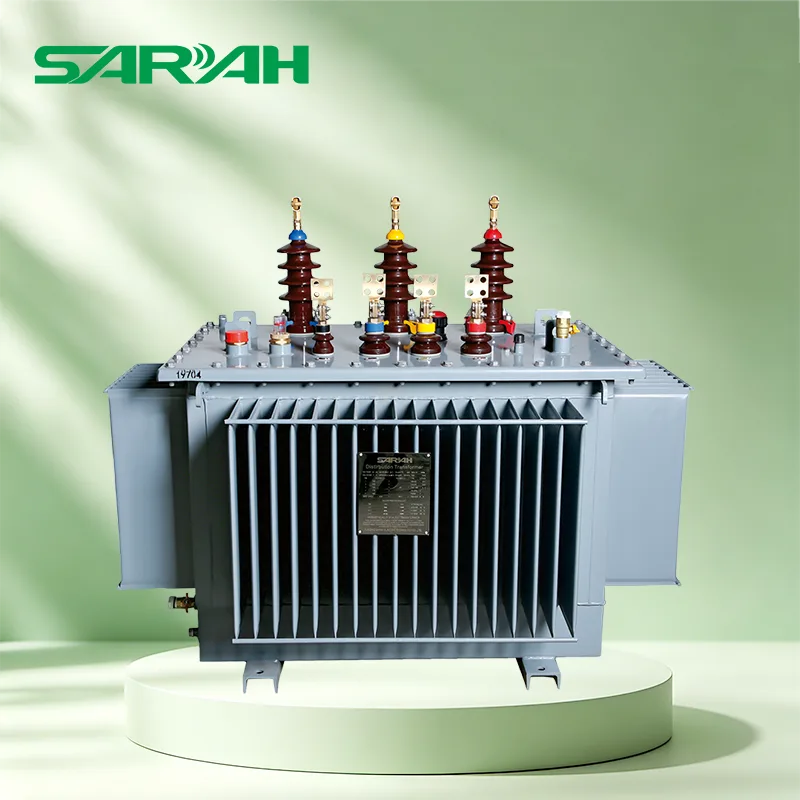

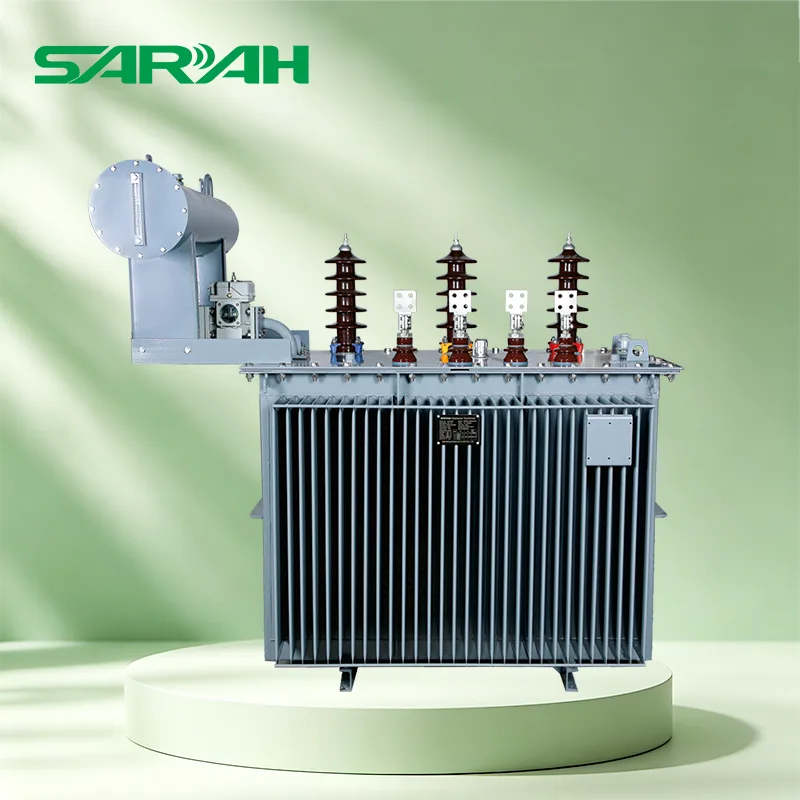

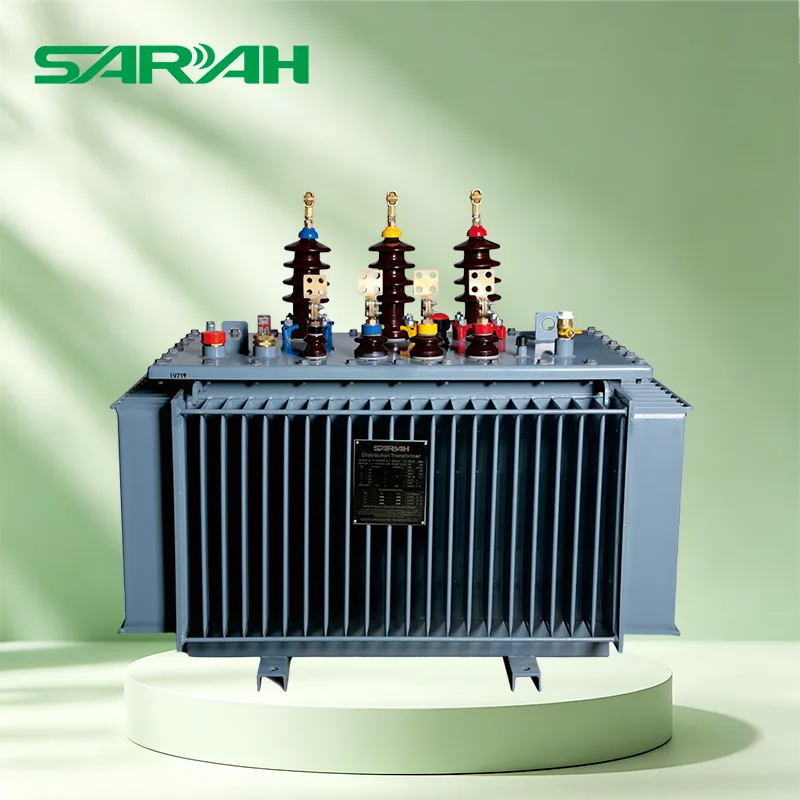

33kv配電変圧器

SARAH Electric は、「省エネとモジュール化」を設計の核としており、都市基幹送電網、工業集中地域、遠隔山岳地帯などの中高圧配電シナリオ向けに特別に設計された高品質の 33KV 配電変圧器を製造し、地域や施設が効率的で安定した低炭素送電という中核目標を達成できるよう支援しています。

製品パラメータ

SARAH テクノロジーイノベーション

1. SARAH は、従来の積層方法を放棄し、高磁性配向ケイ素鋼板と組み合わせた 33KV 配電変圧器の完全斜めシーム 4 段積層プロセスを採用しました。このワンステッププロセスにより、鉄心のヒステリシス損と渦電流損を効果的に低減できます。無負荷損失は国家基準と比較して18%～25%最適化されています。軽負荷で長時間動作しても、極めて低いエネルギー消費を維持し、配電網のピークとバレーの負荷変動に適応できます。

2.巻線は無酸素銅連続巻線と強力な圧縮構造を採用しています。層間絶縁材は高密度絶縁紙複合材料を使用しており、耐熱温度は120℃、短絡インピーダンスは6.5％と安定しています。変形や故障を起こすことなく突然の短絡衝撃に耐えることができるため、中電圧および高電圧の送電網短絡障害による脆弱な機器という業界の問題を解決します。

3. 燃料タンクは波形完全密閉構造＋二層防錆コーティングを採用。溶接部は気密検査済みで漏れはありません。 -40℃〜85℃の極端な温度、海岸の塩噴霧、湿気の多い山岳地帯などの過酷な環境にも耐えます。屋外設置では追加の保護が不要で、3 ～ 5 年間オイル交換も必要ないため、操作とメンテナンスの頻度が大幅に削減されます。

4. 油温、油面、負荷電流センサーと接続できるインテリジェントな監視インターフェイスを確保し、リモート データ送信、障害警告、エネルギー消費統計をサポートし、スマート グリッドのデジタル変革ニーズに適応し、機械を解体せずにインテリジェントなアップグレードを実現します。

素材と職人技の詳細

1.絶縁油：工業用高圧変圧器には25＃シクロアルキル変圧器油が使用されており、強い酸化耐性、低い流動点、低温での良好な流動性があり、高地地域での正常な放熱と絶縁が保証されます。

2. ブッシング：インテリジェント監視トランスは複合絶縁ブッシングを採用しており、汚染フラッシュオーバーや経年劣化に耐性があり、端子は金メッキされているため、接触抵抗が低減され、潜在的な加熱の危険が回避されます。

3. 燃料タンク: 33KV 配電変圧器は、厚さ 3mm 以上の高品質 Q235 鋼板で作られています。溶接接合部は漏れを防ぐために超音波検査を受けています。表面には屋外専用フッ素塗料を吹き付けており、耐腐食寿命は10年を超えます。

選択と設置に関する提案

1. 容量の選択: 過負荷動作を避けるために、実際の最大負荷に 1.2 倍を掛けて決定します。季節的な負荷変動が大きいシナリオでは、幅広い容量調整オプションが利用可能です。

2. 設置の選択: 都市部や工場地域には床置き型を選択し、山岳地帯や農村部には柱取り付け型を選択します。沿岸地域では、追加のカスタマイズされた塩水噴霧防止コーティングが必要です。

3. 環境への適応: 標高が 1000 メートルを超える場合は、使用能力を下げる必要があります。メーカーに問い合わせて、特別な高地バージョンをカスタマイズすることができます。

よくある質問

Q: 屋外に設置された 33kV 配電変圧器には追加の保護が必要ですか?

A: はい、保護対策は設置環境によって異なります。

沿岸地域: 塩水噴霧腐食に対する保護が必要です。強化コーティングとステンレス鋼の付属品を使用する必要があります。

高温領域: 放熱機能と定格動作の設計を考慮する必要があります。

雨天・多湿の地域：防湿対策・結露防止設計が必要です。

ご購入の際は、設置場所、気候条件、標高を事前にサラ電気までご連絡ください。

Q: 変圧器が現場に到着した後、通電する前にどのような検査が必要ですか?

A: 変圧器は設置後すぐに稼働させることはできません。次のチェックが必要です。

目視検査: 輸送時の損傷、オイル漏れ、ブッシュの完全性を確認します。

電気検査：絶縁抵抗検査、巻数比検査、巻線抵抗検査、接地検査。

保護検査：温度制御装置、リレー保護システム、避雷器。

通電はすべてが正常であることを確認してから行ってください。

Q: 変圧器から異音が発生した場合、すぐに停止したほうがよいでしょうか?

A: 状況によります。

通常の音：わずかな電磁ハム音。

異常状態：突然の騒音の増大、ノック音、放電音。

原因としては、コアの緩み、内部放電、巻線の異常などが考えられます。異音に温度の上昇、保護システムの作動、異臭を伴う場合は、直ちに点検が必要です。
