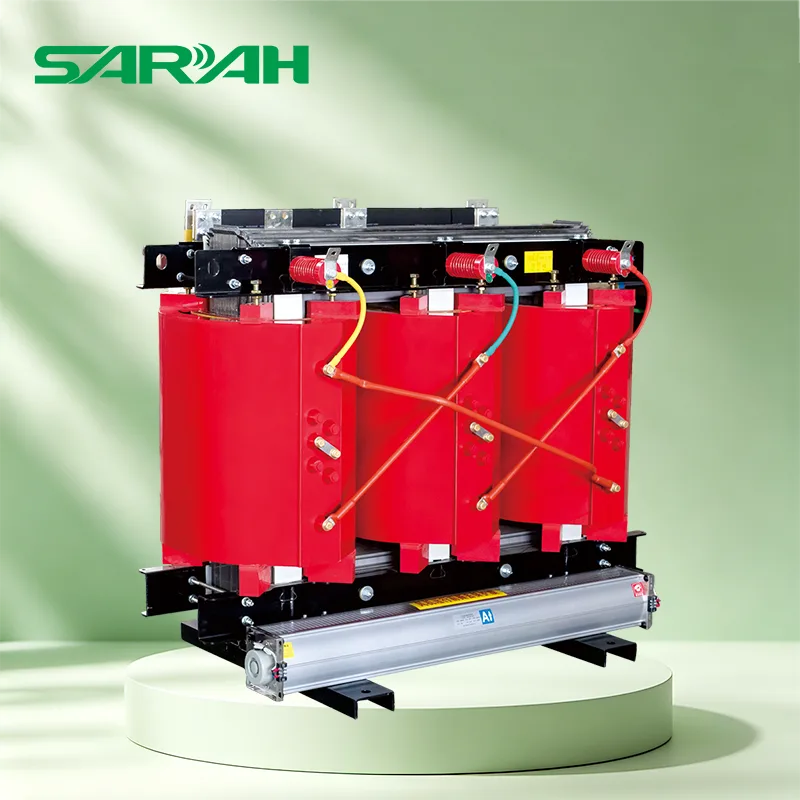

24KV乾式変圧器

SARAH Electric は、耐久性のある 24KV 乾式変圧器を製造するだけでなく、避雷器、ドロップアウト ヒューズ (ヒューズ)、複合絶縁体用サージ保護装置 (SPD)、絶縁スイッチ、ヒューズおよびヒューズ装置、金属筐体、およびあらゆる種類の中電圧および高電圧電気機器の設計および製造も行っています。

当社の製品は、中国品質監督検査検疫総局の絶縁体、ヒューズ、避雷器、架線設備品質監督検査センターに認定されており、中国国家高電圧機器品質監督検査センターによる試験を受けています。

特徴

1. 1.24KV 乾式変圧器は、ANSI、IEC、GB、SANS などの国際/国内規格に厳密に従っており、国家品質監督検査センターによってテストされており、性能と安全基準の両方を満たしています。

2. 昇降構造は安定しており、配線端子は感電から保護されており、変圧器の銘板パラメータは明確であり、手動ミスのリスクが軽減されます。輸送、設置から日常の操作に至るまで、人間らしい設計になっています。

3. 円筒形のシェル設計、均一な熱放散、そして視覚的にシンプル。内部巻線と鉄心レイアウトをコンパクトにし、電磁干渉を低減し、電源の安定性を向上させます。

4. 乾式エポキシ樹脂キャスト変圧器は、空気、湿気、塵埃を遮断する完全密閉構造を採用しており、絶縁油（または乾式構造）の湿気や劣化を防ぎ、機器の耐用年数を大幅に延長し、特に湿気や粉塵の多い屋外環境に適しています。

5. 無負荷損失と負荷損失を削減し、電力網の全体的なエネルギー効率を向上させるための巻線プロセスと鉄心材料の最適化。短絡時や過負荷時の耐衝撃性に優れ、「エンドパワーグリッド」の安定した動作を保証します。

6. 過負荷容量設計は合理的であり、短期的な過負荷（夏と冬の田舎のピーク電力消費など）でも安定した電力供給を実現できます。通常の動作条件ではエネルギー効率が高く、長時間の動作により電気代を節約できます。

7.巻線は高強度の絶縁材料でできており、鉄心固定構造は安定しています。 24KV 乾式変圧器は優れた短絡耐性を備えています。熱設計は電力網の変動に適応し、高温環境でも確実に動作します。

製品シリーズとパラメータ

アドバンテージ

1. 13 シリーズは、前世代と比較して、無負荷損失と負荷損失がさらに削減され、エネルギー効率レベルが向上し、長期的な運転電力コストが削減されました。

2. 巻線設計と絶縁プロセスを最適化し、従来の乾式変圧器と比較して過負荷容量を 10% ～ 15% 増加させ、突然の負荷をより穏やかに処理します。

3. エポキシ樹脂注型断熱材はオイルフリー、耐火性、防爆性があり、メンテナンスフリー期間が長い（最長 10 年以上）ため、商業ビル、病院、学校、その他の高い防火要件が要求される場所に適しています。

4.中高圧電気機器の鉄心は、積層された高透磁率珪素鋼板で作られ、最適化された巻線構造と組み合わせられ、騒音レベルは46〜53dBの間に制御され、周囲環境へのノイズ干渉を低減します。

注: 製品のパラメータと仕様は技術アップグレードにより更新される場合があります。正確性については、最新の公式情報を参照するか、カスタマーサービスにお問い合わせください。

アプリケーションシナリオ

1. 屋内配電：高層ビル、複合商業施設、病院、データセンター、地下鉄駅、空港ターミナル。

2. 産業施設: 厳格な防火要件を備えた作業場、クリーンルーム、および化学工場エリア (防爆ゾーンを含む)。

3. 新しいエネルギー:

風力発電所: 振動や極端な温度に対する耐性が必要な、ナセルに取り付けられた昇圧変圧器 (例: 24kV/0.69kV)。

太陽光発電 (PV) 発電所: 厳格な防火要件を備えた屋内昇圧変電所または屋外設置。

4. 特殊環境: 湿気や粉塵の多い、換気の良い場所 (IP54/IP65 などの高い侵入保護等級が必要)。

24kV 乾式変圧器の設置要件は何ですか?

1. 換気と放熱

24kV 乾式変圧器の周囲および上部には、放熱のための適切な空間を維持する必要があります。最小 800mm を推奨します。

空気の吸気口と排気口をふさがないようにし、放熱口と周囲の物体との間に最低 40cm の距離を維持する必要があります。

屋内に設置する場合は、換気システムが効果的であることを確認してください。必要に応じて排気ファンを設置します。

2. 湿気・結露の防止

湿気の多い環境（地下室など）に設置する場合は、ヒーターまたは除湿器を設置する必要があります。

長期間非動作状態だった後に湿気の侵入が疑われる場合、変圧器は乾燥プロセスを受ける必要があります。通電は、絶縁抵抗測定が必要な基準を満たした場合にのみ許可されます。

3. 機械的固定

変圧器のベースは、動作時の振動によって留め具が緩まないように、水平な位置に固定する必要があります。冷却ファンはしっかりと取り付けて、ファンブレードが障害物なく自由に回転できるようにする必要があります。

4. 電気接続

Busbar or cable connections must be tightened to standard torque specifications using a torque wrench and re-tightened periodically to prevent overheating caused by excessive contact resistance.

高電圧側では、直接架空接続よりもケーブル引き込み口を使用することが推奨され、酸化亜鉛避雷器を設置する必要があります。
